Jako kontunuacje poprzedniego wpisu. Udało się skonfigurować poprawnie IPTV i IGMP na Routerze TP-LINK Archer AX23 z zainstalowanym OpenWRT w trybie AccesPoint Client podłaczonym do routera Orange FunBox 6.0.
1. Instalacja i konfiguracja igmpproxy w option network musi być podana nazwa sieci, a nie nazwa interfejsu.
root@OpenWrt:~# nano /etc/config/igmpproxy
config igmpproxy
option quickleave 1
# option verbose [0-3](none, minimal[default], more, maximum)
config phyint
option network 'FunBox_Connection'
option zone 'lan'
option direction 'upstream'
list altnet '0.0.0.0/0'
config phyint
option zone 'lan'
option network 'lan'
option direction 'downstream'
2. Puszczenie ruchu UDP na Firewall, u mnie dałem dodatkowo wszystko na ACCEPT ponieważ miałem problem ze zdalnym połaczeniem się na konsole SSH a i tak wszystko jest za NAT od FunBox.
root@OpenWrt:~# nano /etc/config/firewall
config defaults
option input 'ACCEPT'
option output 'ACCEPT'
option forward 'ACCEPT'
option synflood_protect '1'
config zone
option name 'lan'
option network 'lan'
option input 'ACCEPT'
option output 'ACCEPT'
option forward 'ACCEPT'
config zone
option name 'wan'
option network 'FunBox_Connection'
option input 'ACCEPT'
option output 'ACCEPT'
option forward 'ACCEPT'
option masq '1'
config rule
option target 'ACCEPT'
option proto 'igmp'
option src 'wan'
config rule
option target 'ACCEPT'
option proto 'udp'
option src 'wan'
option dest 'lan'
option dest_ip '224.0.0.0/4'
config forwarding
option src 'lan'
option dest 'wan'
3. Dodatkowo ponieważ jest niewykorzystywana karta sieciowa na 2.4GHz, można zrobić na niej Bridge w trybie Relay WDS do połaczenia urządzeń niewymagających Multicast. Do działania wymagany jest mostek relayD, który jest w pakietach. Ustawienie Country Code na PL (option country 'PL'), daje możliwość zwiększenia mocy WiFi 5GHz do 23dbm (option txpower '20'), tj. 199mW, na 2.4GHz więcej niż 100mW jest nielegalne.
root@OpenWrt:~# nano /etc/config/wireless
config wifi-device 'radio0'
option type 'mac80211'
option path '1e140000.pcie/pci0000:00/0000:00:01.0/0000:02:00.0'
option channel '1'
option band '2g'
option htmode 'HE20'
option txpower '22'
option cell_density '0'
option country 'PL'
config wifi-device 'radio1'
option type 'mac80211'
option path '1e140000.pcie/pci0000:00/0000:00:01.0/0000:02:00.0+1'
option channel '100'
option band '5g'
option htmode 'HE20'
option txpower '22'
option cell_density '0'
option country 'PL'
config wifi-iface 'wifinet0'
option device 'radio1'
option mode 'sta'
option network 'FunBox_Connection'
option ssid 'Orange_Swiatlowod_0000'
option encryption 'psk2'
option key 'HASLO_DO_WIFI'
config wifi-iface 'wifinet1'
option device 'radio0'
option mode 'ap'
option ssid 'Orange_Swiatlowod_0000'
option encryption 'psk2'
option wds '1'
option key 'HASLO_DO_WIFI'
option network 'lan'

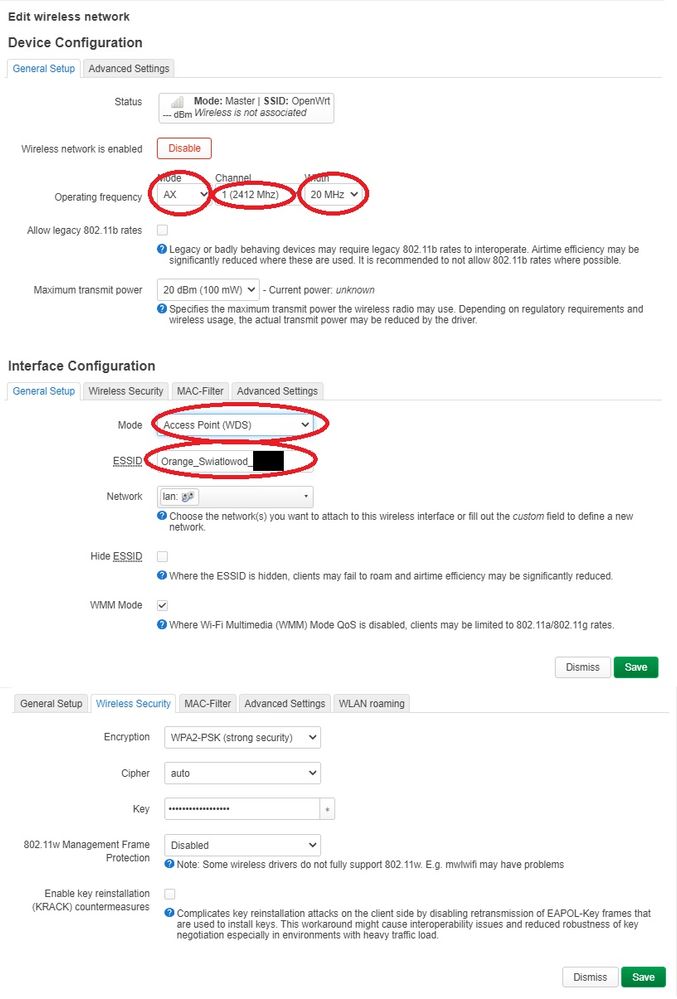

W opcjach konfiguracji przez GUI po ustawieniu Mode na Acces Point (WDS),

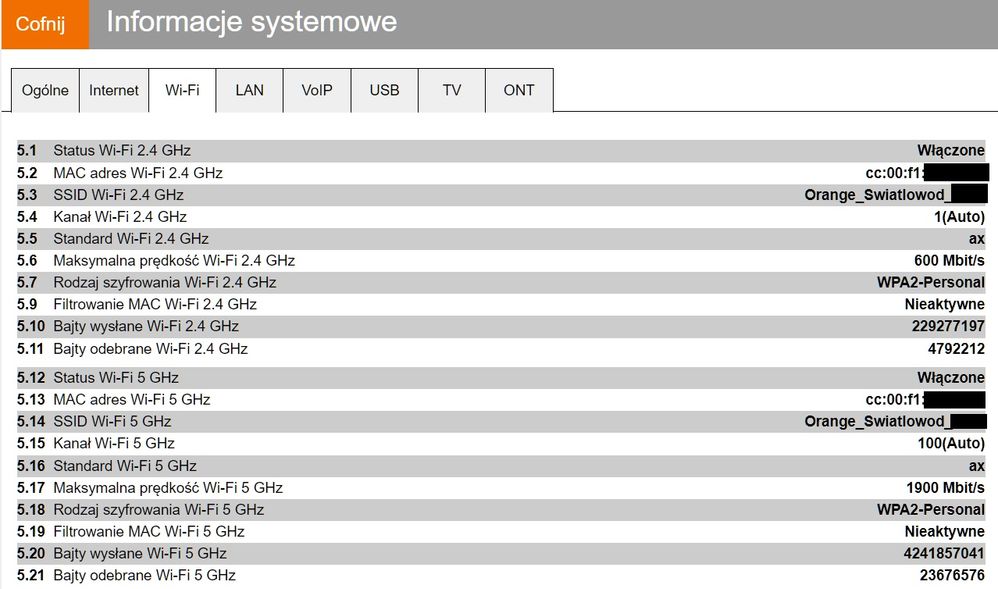

Wszystko inne łacznie z hasłem,(key) ustawia się dokładnie takie jakie ma sieć macierzysta. I to wszystko.
Dziękuję za pomoc, pozdrawiam.
.
Chciałem na koniec dodać, że firewall może zostać uproszczony do następującej postaci:
config defaults
option input 'ACCEPT'
option output 'ACCEPT'
option forward 'ACCEPT'
option synflood_protect '1'
config zone
option name 'lan'
option input 'ACCEPT'
option output 'ACCEPT'
option forward 'ACCEPT'
list network 'lan'
config zone
option name 'wan'
option input 'ACCEPT'
option output 'ACCEPT'
option forward 'ACCEPT'
option masq '1'
list network 'FunBox_Connection'
Natomiast wifi 2.4GHz w trybie AccesPoint (WDS) działa jeżeli chodzi o telefon oraz Internet of Things, ale laptop ma jakieś problemy.
