OpenWrt - nowe życie starszego sprzętu

[atlas_cudow]

OpenWrt to alternatywne oprogramowanie dla routerów. Nie każde urządzenie jest wspierane, jednak lista kompatybilnych modeli jest bardzo długa i stale się powiększa.

Wyszukiwarka dostępnych wersji oprogramowania znajduje się pod adresem:
https://firmware-selector.openwrt.org

Dostępny jest również polski fork OpenWrt, zawierający dodatkowe pakiety i modyfikacje:
https://dl.eko.one.pl/firmware/.

Osobiście polecam oprogramowanie z eko.one, ponieważ domyślnie zawiera język polski oraz szeroki zestaw sterowników do modemów, dzięki czemu nie ma potrzeby ich dodatkowej instalacji po wgraniu systemu.

W zdecydowanej większości routerów, szczególnie modeli firmy TP-Link, OpenWrt wgrywa się bezpośrednio z poziomu panelu administracyjnego. Istnieją jednak urządzenia, w których instalacja wymaga dostępu do konsoli szeregowej i odbywa się za pomocą interfejsu UART.

W tym poradniku opiszę właśnie taki sposób instalacji na przykładzie routera ZTE MF286R.

1.  Demontujemy obudowę i szukamy pinów konsoli UART. Informacje o rozmieszczeniu pinów dla konkretnego modelu routera należy wyszukać na stronie OpenWrt. Na stronach poszczególnych urządzeń często znajdują się zdjęcia płyty głównej, opis wyprowadzeń UART oraz dodatkowe wskazówki dotyczące instalacji i odzyskiwania urządzenia.

Strona projektu OpenWrt: https://openwrt.org

2. Należy pamiętać, że piny należy połączyć krzyżowo: TX routera z RX konwertera, RX routera z TX konwertera, natomiast GND z GND. Nie należy podłączać pinu VCC (zasilania), chyba że dokumentacja danego urządzenia wyraźnie tego wymaga.

3. Podłączamy konwerter UART do komputera. Następnie sprawdzamy numer portu COM, pod którym urządzenie jest widoczne w systemie. W moim przypadku jest to COM9.

4. Włączamy dowolny program do komunikacji przez port szeregowy — ja używam PuTTY. Następnie ustawiamy wszystko zgodnie z przykładową grafiką, pamiętając jednak, aby wybrać własny numer portu COM (w moim przypadku jest to COM9).

5. Włączamy router i w logach sprawdzamy, jaki dokładnie mamy model oraz wariant urządzenia. W zdecydowanej większości przypadków producenci mogą stosować oznaczenia, które nie zawsze w pełni odzwierciedlają rzeczywisty wariant sprzętu, dlatego informacje o urządzeniu musimy zweryfikować samodzielnie w logach startowych. Szukamy np. takiej linii:

[ 22.120000] cfg init, /home/scl/ci/workspace/Soft4_MF286R1_TMOPL_CPE/qsdk/build_dir/linux-ar71xx_generic/cfg-1.0/cfg_param.c 577.

W moim przypadku to model MF286R1, czyli tzn. wariant R.

6. Wyłączamy router, pozostawiając włączoną konsolę UART.

7. Łączymy kablem LAN router z komputerem.

8. Ustawiamy kartę sieciową zgonie z poniższą grafiką.

9. Do katalogu serwera tftpd64 wrzucamy plik "InitRams", u mnie to plik o nazwie: openwrt_initramfs_image.bin

10. Włączamy serwer TFTP i ustawiamy interfejs na 192.168.0.22. Następnie na komputerze wyłączamy wszystkie pozostałe interfejsy sieciowe, w tym Wi-Fi, aby uniknąć konfliktów i zapewnić poprawną komunikację podczas transferu.

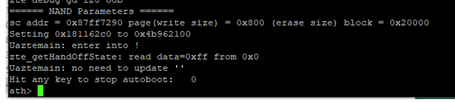

11. Włączamy router. Po bardzo krótkiej chwili pojawi się komunikat „Hit any key to stop autoboot”. W tym momencie przerywamy proces startu (boot), aby zatrzymać U-Boot i uzyskać dostęp do trybu bootloadera.

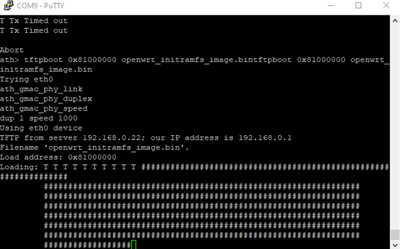

12. Wpisujemy komendę, która wczyta obraz OpenWrt do pamięci RAM, aby możliwe było jego uruchomienie z poziomu bootloadera (U-Boot)

tftpboot 0x81000000 openwrt_initramfs_image.bin

13. Po pojawieniu się znaku zachęty wpisujemy kolejną komendę, która uruchamia system z pamięci RAM, czyli startujemy OpenWrt w trybie tymczasowym (bez zapisu do pamięci flash).

 bootm 0x81000000

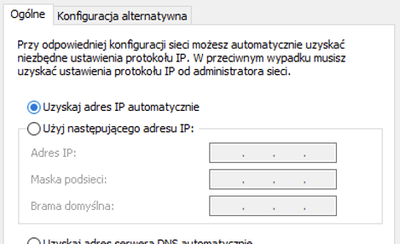

14. Po dłuższej chwili router powinien uruchomić się z nowym systemem. Aby umożliwić dostęp do panelu administracyjnego, przywracamy ustawienia karty sieciowej do domyślnych (np. automatyczne pobieranie adresu IP przez DHCP).

15. Wchodzimy do panelu OpenWrt,  następnie do sekcji System -> Backup / Flash Firmware

16. W sekcji „Flash new firmware” wskazujemy plik z pełnym obrazem systemu OpenWrt.

17. Zaznaczamy Force upgrade, aby wymusić instalację.

18. Po kilku minutach oprogramowanie powinno zostać wgrane, a router uruchomi się ponownie z nowym systemem zapisanym w pamięci stałej (flash).

19. Składamy obudowę, odłączamy kable UART i uruchamiamy router.

W drugiej części poradnika pokażę, jak skonfigurować interfejsy WAN, WWAN oraz Wi-Fi.
